Портативные видеомикшеры AVMATRIX |
 |
4-х. – 6-ти канальные SDI/HDMI/DVI видеомикшеры, которые позволяют переключать видео, микшировать аудио и использовать различные эффекты перехода. Входы поддерживают мультиформатность, выходы PGM можно масштабировать, что обеспечивает большую гибкость применения. Устройства также позволяют легко транслировать выступления и презентации через порт USB3.0 на компьютер. Видемикшеры серии PVS выполнены в форм-факторе ноутбука и включают в себя ЖК-дисплей, что делает их невероятно мобильными…
HVS0402U - 4-канальный SDI/HDMI
VS0601U - 6-канальный SDI/HDMI
VS0605U - 6-канальный SDI/HDMI/DVI
PVS0403U - 4-канальный SDI/HDMI со встроенным монитором
PVS0613U - 6-канальный SDI/HDMI со встроенным монитором
PVS0615U - 6-канальный SDI/HDMI/DVI со встроенным монитором

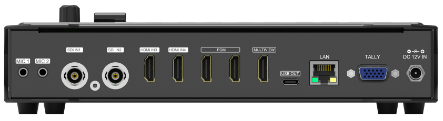

Модели HVS0402U / HVS0403U
4-канальный мультиформатный HVS0402U - 4 HDMI входа, HVS0403U - 2 HDMI, 2 SDI входа. Видеомикшер в компактном металлическом корпусе. Поддерживает различные функции, включая переключение видео, микширование звука, PGM / Multiview / Aux out, различные эффекты перехода, Luma Key Chroma Key, DSK, LOGO, PIP/POP, медиа-библиотеку, шаблоны и пр. Входы поддерживают мультиформатность, выход PGM можно масштабировать, что обеспечивает большую гибкость применения. Устройство поддерживает потоковую передачу и взаимодействие с ПК через порт USB-C. Пользователь также может настраивать различные параметры и быстро импортировать или экспортировать конфигурацию для различных сценариев
Особенности:
- 4 автоматически определяемых входа
- Выход HDMI PGM, 1 выход HDMI с Multiview, 1 выход USB type-C
- Настраиваемый и назначаемый выход AUX
- USB-C для захвата и потоковой передачи на ПК
- Multiview и страница состояния
- Luma Key Chroma Key, PIP × 2/POP
- Клавиша запуска потоковой передачи и наложение LOGO
- Переходы T-bar/ Auto/ Cut; эффекты: WIPE (шаблоны 9 × 2) / MIX / DIP
- Аудиомикшер: эмбедированный звук и 2-канальный микрофонный / линейный вход; возможность задержки звука
- Медиа-библиотека: 39 шаблонов по умолчанию, 16 импортированных изображений, 16 захваченных изображений, Color bar
- Порт LAN для удаленного управления с ПК
- Импорт и экспорт конфигурации
- FTB / MUTE / STILL / GPIO для tally

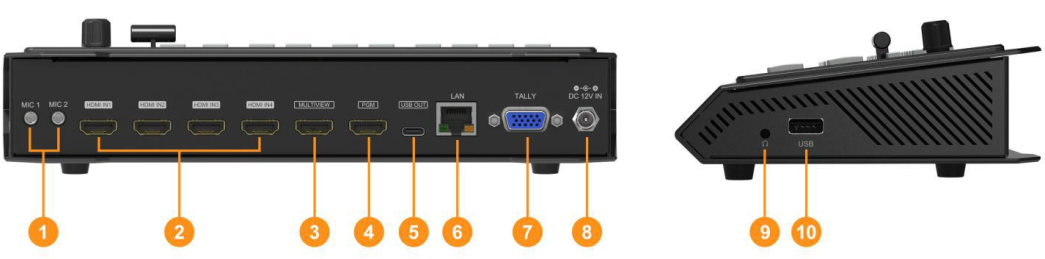

1 Аудиовходы MIC/Line level IN × 2
2 Видеовходы HDMI IN × 4 / SDI IN x 2, HDMI IN x 2
3 Видеовыход MULTIVIEW(AUX) OUT × 1
4 Видеовыход PGM(AUX) OUT × 1 / PGM(AUX) OUT x 2
5 USB OUT × 1 (for live streaming on PC)
6 LAN port для удаленного управления
7 Выход GPIO для индикации tally
8 Питание DC 12V IN × 1
9 Выход на наушники × 1
10 USB type-A × 1 (для импорта изображений, лого и обновления ПО)
Технические характеристики
| Интерфейсы | |
| Видеовходы |
HVS0402U - HDMI type-A × 4 HVS0403U - SDI (BNC) × 2, HDMI type-A × 2 |
| Видеовыходы |
HVS0402U - HDMI type-A PGM ×1 HVS0403U - HDMI type-A PGM ×2 HDMI type-A Multiview ×1 USB2.0 type C ×1 (Streaming on PC) Назначаемые: PGM, Clean PGM, PVW, Color bar, Multiview |
| Аудиовходы | MIC/ Line (3.5mm stereo audio) ×2 |
| Удаленное управление с PC | LAN×1 |
| Медиа-библиотека | USB type-A × 1 (для импорта изображений и обновления ПО) |
| Tally | DB-15 ×1 |
| Питание | DC 12V In ×1 |
| Функции | |
| Переходы | T-Bar/AUTO/ CUT |
| Эффекты | Wipe (9×2 шаблоны)/ Mix/ DIP/ Pattern/ Still(freeze)/ MUTE/ FTB |
| Макеты | 2 стиля макета Multiview (6 окон и статус) |
| Keys |
Upstream Key: Luma Key ×1/ Chroma Key ×1/ PiP ×2/POP Downstream Key: DSK ×1/ Logo ×1 |
| Аудиомикшер |
Эмбедированные HDMI/SDI ×4 и MIC/ Line ×2; Время задержки: 0-500ms |
| Медиа |
49 предустановленных изображений/шаблонов (по умолчанию) до 16 импортированных изображений до 16 скриншотов |
| Генератор |
Pattern generator ×1 Color generators ×2 |
| Стандарты | |
| HDMI IN |
1080p 60/ 59.94/ 50/ 30/ 29.97/ 25/ 24/ 23.98 1080i 50/ 59.94/ 60 720p 60/ 59.94 /50/ 30/ 29.97/ 25/ 24/ 23.98 576i 50, 576p 50, 480p 59.94/ 60, 480i 59.94/ 60 |
| SDI IN(HVS0403U) |
1080p 60/ 59.94/ 50/ 30/ 29.97/ 25/ 24/ 23.98 1080psF 30/ 29.97/ 25/ 24/ 23.98 1080i 50/ 59.94/ 60 720p 60/ 59.94 /50/ 30/ 29.97/ 25/ 24/ 23.98 625i 50 PAL, 525i 59.94 NTSC |
| HDMI PGM Out |
1080p 60/ 59.94/ 50/ 48/ 47.95/ 30/ 29.97/ 25/ 24/ 23.98 |
| HDMI Multiview Out | 1080p 60/ 59.94/ 50/ 48/ 47.95/ 30/ 29.97/ 25/ 24/ 23.98; 1080i 60/ 59.94/ 50 |
| Цветовое пространство | RGB/ YUV (для SDI входа только YUV) |
| USB-захват | MJPG, до 1080p 60 |
| Поддержка USB-диска | FAT32, Ext3, Ext4, до 256GB4 |
| Поддержка форматов изображений |
Изображения: png, bmp, jpg LOGO: png, bmp, jpg от 10х10 до 600х600 пикселей |
| Прочие | |
| Питание | 7 ~ 24 В; потребляемая мощность: 12 Вт (12 В, 1 А) |
| Габариты | 244,5 × 143,2 × 44,5 мм |
| Масса | 1030 г; брутто: 1500 г |
| Температура окружающей среды |
Эксплуатация: -20 ℃ ~ 60 ℃, Хранение: -30 ℃ ~ 70 ℃ |
| Аксессуары |
Блок питания (12В 2А) × 1; USB-кабель (тип A-C) × 1; Разъем Tally (DB-15) × 1 |
Модель VS0601U
VS0601U - миниатюрный 6-канальный мультиформатный SDI/HDMI видеомикшер в металлическом корпусе, который позволяет переключать видео, микшировать аудио и использовать различные эффекты перехода. Входы поддерживают мультиформатность, выход PGM можно масштабировать, что обеспечивает большую гибкость применения. Устройство также позволяет легко транслировать выступления и презентации через порт USB3.0 на компьютер
Особенности:
- 6 входов: 4 входа SDI и 2 входа HDMI
- 1 выход USB C, 2 выхода SDI PGM, 1 выход HDMI PGM, 1 выход SDI Multiview и 1 выход HDMI Multiview
- Захват видео без сжатия для потоковой передачи в соответствии с UVC и UAC
- Выход SDI AUX, может быть выбран как PGM или PVW
- Поддержка мультиформатности на входах, автоматическое определение входного формата и возможность выбора формата на выходе PGM
- Переходы T-Bar / AUTO / CUT; эффекты перехода Mix / Fade / Wipe
- Регулировка размера и положения картинки PIP
- Поддержка режима микширования звука и AFV
- FTB / GPIO для tally
1 LAN для обновления
2 Аудиовход/выход 3.5mm AUDIO IN/ OUT
3 Аудиовыход AUDIO OUT
4 Аудиовход AUDIO IN
5 Видеовыход HDMI PGM OUT
6 Видеовыход HDMI & SDI MULTIVEW OUT
7 Видеовыход SDI AUX OUT
8 Видеовходы SDI IN
9 Видеовходы HDMI IN
10 Питание DC 12V
11 Выключатель питания
12 Видеовыход SDI AUX OUT (PVW/PGM)
13 USB OUT (для потоковой передачи)
14 Выход GPIO для индикации tally
Технические характеристики
| Основные | |
| Видеовходы HDMI |
2 × HDMI; RGB 444 8/10/12bit; YUV 444 8/10/12bit; YUV 422 8/10/12bit Форматы: 625i 50 PAL, 525i 59.94 NTSC 1080p 60/59.94/50/30/29.97/25/24/23.98/23.976 1080i 50/59.94/60 720p 60/59.94/50/30/29.97/25/24/23.98 576i 50, 576p 50 |
| Видеовходы SDI |
4 × 3G/HD/SD-SDI, автоопределение; YUV 4:2:2, 10-bit; SMPTE 259M/ SMPTE 292M/ SMPTE 424M Форматы: 1080p 60/59.94/50/30/29.97/25/24/23.98 1080psF 30/29.97/25/24/23.98 1080i 60/59.94/50 720p 60/59.94/50/30/29.97/25/24/23.98 |
| Видеовыходы PGM |
2×3G/HD/SD-SDI; 1×HDMI Type A 1080p 60/50/30/25/24; 1080i 50/60 |
| Видеовыходы Multiview | 1×3G-SDI; 1×HDMI Type A; 1080p 60 |
| Выход USB |
1×USB3.0 Type-C (USB3.1 Gen1, до 200MB/s) Форматы: 1920×1200, 1920×1080, 1680×1050, 1440×900, 1368×768,1280×1024, 1280×960, 1280×800, 1280×720, 1024×768, 1024×576, 960×540, 856×480, 800×600, 768×576, 720×576, 720×480, 640×480, 640×360 Частота до 60fp Поддержка: Windows 7/8/10, Linux (Kernel ver. 2.6.38 и выше), Mac OS (10.8 и выше) Совместимость с: OBS studio, Skype, ZOOM, Teams, Google Meet, Youtube Live, QuikcTime Player, Face time, Wirecast, CAMTASIA, Ecamm.live, Twitch.tv и др. |
| Аудиовходы | 1×3.5mm Stereo; 1×RCA(L/R) |
| Аудиовыходы | 1×3.5mm Stereo; 1×RCA(L/R) |
| Прочие | |
| Разъемы | GPIO – Tally; LAN - RJ45 |
| Питание | 12 В; потребляемая мощность: 22 Вт (12 В, 1.8 А) |
| Габариты | 330×243.5×67 мм |
| Масса | 1кг |
| Параметры окружающей среды |
Эксплуатация: -20 ℃ ~ 60 ℃, Хранение: -30 ℃ ~ 70 ℃, Относительная влажность 20 – 70 % |
| Аксессуары | Блок питания (12В 2А) × 1; кабель USB3.0 (тип A-C) × 1 |
Модель VS0605U
VS0605U - миниатюрный 6-канальный мультиформатный SDI/HDMI/DVI видеомикшер, который позволяет переключать видео, микшировать аудио, управлять камерами и использовать различные эффекты перехода. Входы поддерживают мультиформатность, выход PGM можно масштабировать, что обеспечивает большую гибкость применения. Устройство также позволяет легко транслировать выступления и презентации через порт USB3.0 на компьютер
Особенности:
- 6 входов: 4 входа SDI и 2 входа DVI-I / HDMI / VGA / USB-плеер
- Захват видео без сжатия для потоковой передачи в соответствии с UVC и UAC
- 2 выхода SDI PGM и 1 выход HDMI PGM, 1выход SDI AUX, 1 выход USB C
- 1выход SDI Multiview и 1 выход HDMI Multiview
- Поддержка мультиформатности на входах, автоматическое определение входного формата и возможность выбора формата на выходе PGM/AUX
- Удаленное управление камерой PTZ: протокол Visca & Pelco
- Переходы T-Bar / AUTO / CUT, эффекты MIX / FADE / WIPE
- Luma Key / Chroma Key для виртуальной студии
- Регулировка размера и положения картинки PIP / POP
- Запись программы PGM на SD-карту с разрешением до 1080p60
- Аудиомикшер: XLR, RCA интерфейсы и эмбедированныйм звук с SDI, HDMI, USB
- FTB / GPIO для tally
| 1 RS422 для управления камерой | 10 Видеовыход HDMI PGM OUT |
| 2 Выход GPIO для индикации tally | 11 Аудиовход/выход RCA AUDIO IN/ OUT |
| 3 Аудиовход XLR AUDIO IN | 12 LAN для обновления и синхронизации |
| 4 Видеовыход SDI AUX (PVW/PGM) | 13 Питание DC 12V IN |
| 5 Видеовходы DVI-I IN | 14 Выключатель питания |
| 6 Видеовходы HDMI IN | 15 Выход на наушники 3.5мм |
| 7 Видеовходы SDI IN | 16 Слот для SD карты |
| 8 Видеовыходы SDI PGM OUT | 17 USB разъёмы для видеоплеера |
| 9 Видеовыходы HDMI & SDI MULTIVEW OUT | 18 USB С для потоковой передачи |
Технические характеристики
| Основные | |
| Видеовходы HDMI |
2 × HDMI; RGB 444, YUV 444, YUV 422; Форматы: 4K 60/50/30, 2K 60/50/30 1080p 60/59.94/50/30/29.97/25/24/23.98/23.976 1080i 50/59.94/60 720p 60/59.94/50/30/29.97/25/24/23.98 576i 50, 576p 50, 480i 60, 480p 60 |
| Видеовходы SDI |
4 × 3G/HD/SD-SDI, автоопределение; YUV 4:2:2; SMPTE 259M/ SMPTE 292M/ SMPTE 424M Форматы: 1080p 60/59.94/50/30/29.97/25/24/23.98 1080psF 30/29.97/25/24/23.98 1080i 60/59.94/50 720p 60/59.94/50/30/29.97/25/24/23.98 625i 50 PAL, 525i 59.94 NTSC |
| Видеовходы DVI-I |
2 × DVI-I; Форматы: 1920×1080 60Hz/ 1680×1050 60Hz/ 1600×1200 60Hz/ 1600×900 60Hz/ 1440×900 60Hz/ 1366×768 60Hz/ 1360×768 60Hz/ 1 280×1024 60Hz/ 1280×960 60Hz/ 1280×800 60Hz/ 1280×768 60Hz/ 1280×720 60Hz/ 1152×864 60Hz/ 1024×768 60Hz/ 640×480 60Hz |
| Bit Rate (Видеовходы) | 270Mbps~3Gbps |
| Видеовыходы PGM |
2×3G/HD-SDI; 1×HDMI 1080p 60/50/30/25/24; 1080i 50/60; амплитуда 800mV±10% |
| Видеовыходы Multiview | 1×3G-SDI; 1×HDMI Type A; 1080p 60; амплитуда 800mV±10% |
| Выход USB |
1×USB3.0 Type-C (USB3.1 Gen1, до 200MB/s) Форматы: 1920×1200, 1920×1080, 1680×1050, 1440×900, 1368×768,1280×1024, 1280×960, 1280×800, 1280×720, 1024×768, 1024×576, 960×540, 856×480, 800×600, 768×576, 720×576, 720×480, 640×480, 640×360 Частота до 60fp Поддержка: Windows 7/8/10, Linux (Kernel ver. 2.6.38 и выше), Mac OS (10.8 и выше) Совместимость с: OBS studio, Skype, ZOOM, Teams, Google Meet, Youtube Live, QuikcTime Player, Face time, Wirecast, CAMTASIA, Ecamm.live, Twitch.tv и др. |
| DC Offset (Видеовыходы) | 0V±0.5V |
| Импеданс | SDI: 75Ω; HDMI: 100Ω |
| Аудиовходы | 1×3.5mm XLR; 1×RCA(L/R) |
| Аудиовыходы | 1×3.5mm Stereo; 1×RCA(L/R) |
| Прочие | |
| Разъемы | GPIO – Tally; LAN - RJ45; Слот для SD карты |
| Питание | 12 В; потребляемая мощность: 20 Вт (12 В, 1.7 А) |
| Габариты | 339×260×70 мм |
| Масса | 1,9 кг; нетто 3,7 кг |
| Относительная влажность |
Эксплуатация: 20 % ~ 70 % Хранение: 0 % ~ 90 % |
| Температура окружающей среды |
Эксплуатация: -20 ℃ ~ 60 ℃ Хранение: -30 ℃ ~ 70 ℃ |
| Аксессуары | Блок питания (12В 2А) × 1; кабель USB3.0 (тип A-C) × 1; разъем RS422 × 1 |

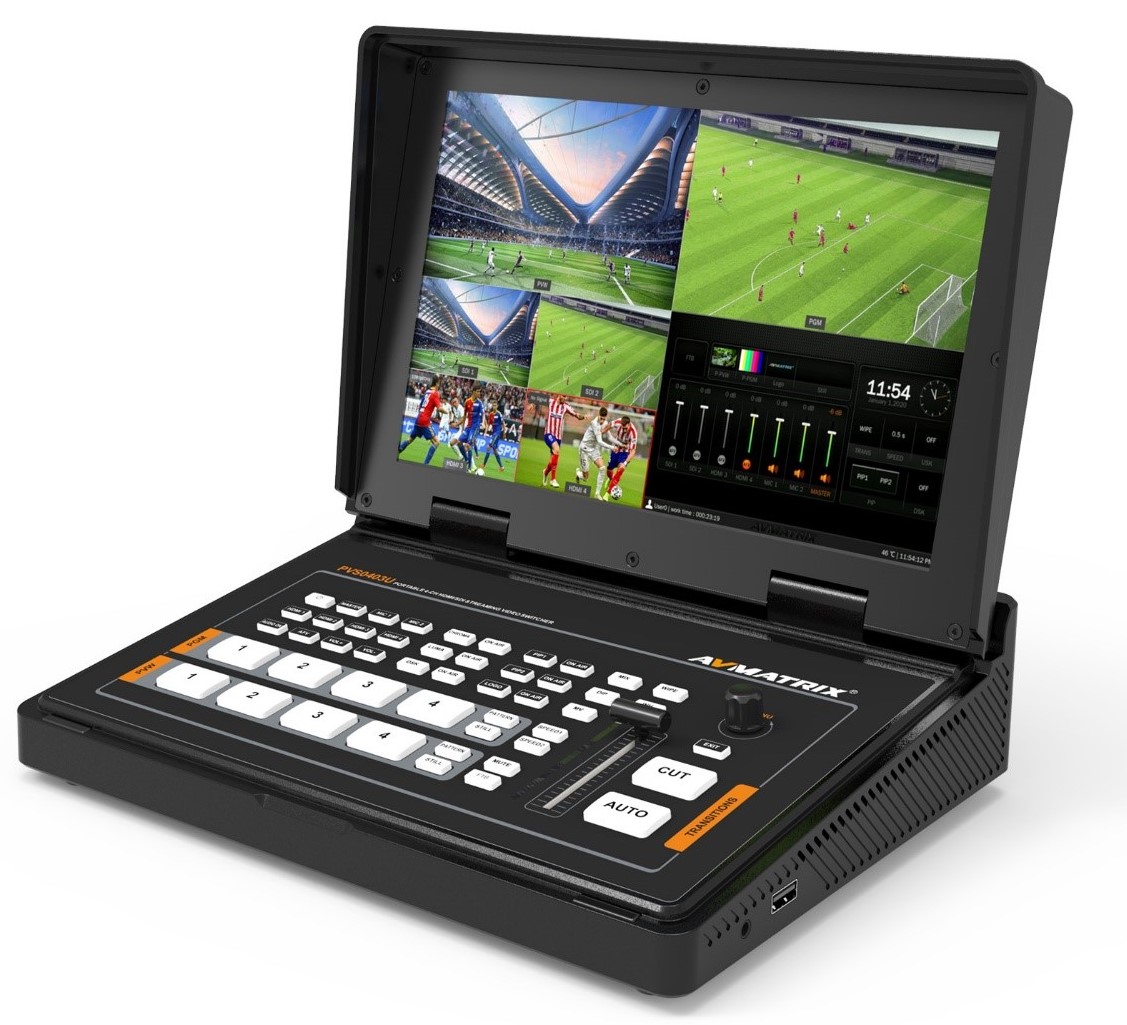

Модель PVS0403U
PVS0403U - 4-канальный SDI/HDMI видеомикшер «все в одном», который позволяет переключать видео, микшировать аудио и использовать различные эффекты перехода. Входы поддерживают мультиформатность, выходы PGM (AUX) можно масштабировать и назначать, что обеспечивает большую гибкость применения. Устройство также позволяет выводить видеосигнал через порт USB на компьютер для трансляции на популярные стриминговые платформы. Видемикшер выполнен в форм-факторе ноутбука и включает в себя 10,1-дюймовый ЖК-дисплей разрешением Full HD, что делает его невероятно мобильным и позволяет оперативно организовывать многокамерную видеосъемку во внестудийных условиях
Особенности:
- Портативный многофункциональный видеомикшер с 10,1-дюймовым ЖК-дисплеем Full HD, матрица IPS
- 4-каналов: 2 входа SDI и 2 входа HDMI
- Автоматическое определение входного формата и возможность выбора формата на выходах PGM
- 2 выхода HDMI PGM, 1 выход HDMI Multiview, 1 выход USB-С
- Выходы можно настраивать и конфигурировать
- Потоковая передача через порт USB3.0 на компьютер
- Переходы T-Bar / AUTO / CUT; эффекты перехода Mix / DIP / Wipe
- Микширование звука. Медиа библиотека
- GPIO для Tally, LAN для управления и обновления
- FTB для начала и завершения трансляции
| Интерфейсы | |
| Видеовходы | SDI (BNC) × 2, HDMI type-A × 2 |
| Видеовыходы |
HDMI type-A PGM ×2 HDMI type-A Multiview ×1 USB2.0 type C ×1 (Streaming on PC) Назначаемые PGM, Clean PGM, PVW, Color bar, Multiview |
| Аудиовходы | MIC/ Line (3.5mm stereo audio) ×2 |
| Удаленное управление с PC | LAN×1 |
| Медиа-библиотека | USB type-A × 1 (для импорта изображений и обновления ПО) |
| Tally | DB-15 ×1 |
| Питание | DC 12V In ×1 |
| Функции | |
| Переходы | T-Bar/AUTO/ CUT |
| Эффекты | Wipe (11×2 шаблоны)/ Mix/ DIP/ Still(freeze)/ MUTE/ FTB |
| Макеты | 2 стиля макета Multiview (6 окон и статус) |
| Keys |
Upstream Key: Luma Key ×1/ Chroma Key ×1/ PiP ×2/POP Downstream Key: DSK ×1/ Logo ×1 |
| Аудиомикшер |
Эмбедированные HDMI/SDI ×4 и MIC/ Line ×2; Время задержки: 0-500ms |
| Медиа |
39 предустановленных изображений/шаблонов (по умолчанию) до 16 импортированных изображений до 16 скриншотов |
| Генератор |
Pattern generator ×1 Color generators ×2 |
| Стандарты | |
| HDMI IN |
1080p 60/ 59.94/ 50/ 30/ 29.97/ 25/ 24/ 23.98 1080i 50/ 59.94/ 60 720p 60/ 59.94 /50/ 30/ 29.97/ 25/ 24/ 23.98 576i 50, 576p 50, 480p 59.94/ 60, 480i 59.94/ 60 |
| SDI IN |
1080p 60/ 59.94/ 50/ 30/ 29.97/ 25/ 24/ 23.98 1080psF 30/ 29.97/ 25/ 24/ 23.98 1080i 50/ 59.94/ 60 720p 60/ 59.94 /50/ 30/ 29.97/ 25/ 24/ 23.98 625i 50 PAL, 525i 59.94 NTSC |
| HDMI PGM Out |
1080p 60/ 59.94/ 50/ 30/ 29.97/ 25/ 24/ 23.98
|
| HDMI Multiview Out | 1080p 60/ 59.94/ 50/ 48/ 47.95/ 30/ 29.97/ 25/ 24/ 23.98; 1080i 60/ 59.94/ 50 |
| Цветовое пространство | RGB/ YUV (для SDI входа только YUV) |
| USB-захват Out | MJPG, до 1080p 60 |
| Поддержка USB-диска | FAT32, Ext3, Ext4, до 256GB4 |
| Поддержка форматов изображений |
Изображения: png, bmp, jpg и пр. LOGO: png, bmp, jpg от 10х10 до 600х600 пикселей |
| Прочие | |
| Питание | 7 ~ 24 В; Мощность 12 Вт; Блок питания в комплекте |
| Габариты | 261,4 × 193,9 × 58 мм |
| Масса | 1673,5 г |
| Температура окружающей среды |
Эксплуатация: -20 ℃ ~ 60 ℃ Хранение: -30 ℃ ~ 70 ℃ |
Модель PVS0613U
PVS0613U - 6-канальный SDI/HDMI видеомикшер «все в одном», который позволяет переключать видео, микшировать аудио и использовать различные эффекты перехода. Входы поддерживают мультиформатность, выход PGM можно масштабировать, что обеспечивает большую гибкость применения. Устройство также позволяет легко транслировать выступления и презентации через порт USB3.0 на компьютер. Видемикшер выполнен в форм-факторе ноутбука и включает в себя 13,3-дюймовый ЖК-дисплей разрешением Full HD, что делает его невероятно мобильным и позволяет гораздо быстрее развертывать систему видеосъемки
Особенности:
- Портативный многофункциональный видеомикшер с 13,3-дюймовым ЖК-дисплеем Full HD
- 6-каналов: 4 входа SDI и 2 входа HDMI
- 2 выхода SDI PGM и 1 выход HDMI PGM, 1 выход SDI Multiview и 1 выход HDMI Multiview
- Выход SDI AUX, может быть выбран как PGM или PVW
- Потоковая передача через порт USB3.0 в соответствии с UVC
- Поддержка нескольких форматов, автоматическое определение входного формата и возможность выбора формата на выходах PGM
- Переходы T-Bar / AUTO / CUT; эффекты перехода Mix / Fade / Wipe
- Микширование звука
- GPIO для Tally, LAN для обновления
- FTB для начала и завершения трансляции
| 1 GPIO (для Tally) | 8 ВЫХОД HDMI PGM OUT |
| 2 АУДИОВХОД 3,5 мм | 9 ВЫХОДЫ HDMI И SDI MULTIVEW OUT |
| 3 АУДИОВХОД / ВЫХОД RCA | 10 ВЫХОД SDI PGM OUT |
| 4 SDI AUX OUT | 11 ВХОДЫ SDI IN |
| 5 ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ | 12 ВХОДЫ HDMI IN |
| 6 LAN (для обновления) | 13 ПИТАНИЕ DC 12V |
| 7 АУДИО ВЫХОД 3,5 мм | 14 USB OUT (для прямой трансляции) |
Технические характеристики
| Основные | |
| ЖК дисплей |
Диагональ13,3-дюймов Разрешение 1920х1080 |
| Видеовходы HDMI |
2 × HDMI; RGB 444 8/10/12bit; YUV 444 8/10/12bit; YUV 422 8/10/12bit Форматы: 1080p 60/59.94/50/30/29.97/25/24/23.98/23.976 1080i 50/59.94/60 720p 60/59.94/50/30/29.97/25/24/23.98 576i 50, 576p 50 |
| Видеовходы SDI |
4 × 3G/HD/SD-SDI, автоопределение; YUV 4:2:2, 10-bit; SMPTE 259M/ SMPTE 292M/ SMPTE 424M Форматы: 1080p 60/59.94/50/30/29.97/25/24/23.98 1080psF 30/29.97/25/24/23.98 1080i 60/59.94/50 720p 60/59.94/50/30/29.97/25/24/23.98 |
| Видеовыходы PGM | 2×3G/HD/SD-SDI; 1×HDMI Type A 1080p 60/50/30/25/24; 1080i 50/60 |
| Видеовыходы Multiview | 1×3G-SDI; 1×HDMI Type A; 1080p 60 |
| Выход USB |
1×USB3.0 Type-C (USB3.1 Gen1, до 200MB/s) Форматы: 1920×1200, 1920×1080, 1680×1050, 1440×900, 1368×768,1280×1024, 1280×960, 1280×800, 1280×720, 1024×768, 1024×576, 960×540, 856×480, 800×600, 768×576, 720×576, 720×480, 640×480, 640×360 Частота до 60fp Поддержка: Windows 7/8/10, Linux (Kernel ver. 2.6.38 и выше), Mac OS (10.8 и выше) Совместимость с: OBS studio, Skype, ZOOM, Teams, Google Meet, Youtube Live, QuikcTime Player, Face time, Wirecast, CAMTASIA, Ecamm.live, Twitch.tv и др. |
| Аудиовходы | 1×3.5mm Stereo; 1×RCA(L/R) |
| Аудиовыходы | 1×3.5mm Stereo; 1×RCA(L/R) |
| Прочие | |
| Разъемы | GPIO – Tally; LAN - RJ45 |
| Питание | 12 В; потребляемая мощность: 25 Вт (12 В, 2 А) |
| Габариты | 330×243.5×67 мм |
| Масса | 4кг |
| Параметры окружающей среды |
Эксплуатация: -20 ℃ ~ 60 ℃, Хранение: -30 ℃ ~ 70 ℃, Относительная влажность 20 – 70 % |
| Аксессуары | Блок питания (12В 3А) × 1; кабель USB3.0 (тип A-C) × 1 |
Модель PVS0615U
PVS0615U - 6-канальный SDI/HDMI/DVI видеомикшер «все в одном», который позволяет переключать видео, микшировать аудио и использовать различные эффекты перехода. Входы поддерживают мультиформатность (по HDMI до 4К60Р), выход PGM можно масштабировать, что обеспечивает большую гибкость применения. Устройство также позволяет легко транслировать выступления и презентации через порт USB3.0 на компьютер. Видемикшер выполнен в форм-факторе ноутбука и включает в себя 15,6-дюймовый ЖК-дисплей разрешением Full HD, что делает его невероятно мобильным и позволяет гораздо быстрее развертывать систему видеосъемки
Особенности:
- Портативный многофункциональный видеомикшер с 15,6-дюймовым ЖК-дисплеем Full HD
- Захват видео без сжатия для потоковой передачи в соответствии с UVC и UAC
- 6-каналов: 4 × SDI и 2 × HDMI / DVI-I / USB
- 1 выход USB C, 3 выхода SDI PGM / AUX, 2 выхода HDMI PGM и 1 × HDMI выход Multiview
- Входы поддерживают мультиформатность, выбор формата вывода PGM / AUX
- Переходы T-Bar / AUTO / CUT, эффекты MIX / FADE / WIPE
- Luma Key / Chroma Key / Recorder / PIP / POP
- Аудиомикшер: аудио TRS и SDI, HDMI, встроенное аудио USB
- GPIO для Tally, LAN для обновления
- FTB для начала и завершения трансляции
1 Выход USB (для потоковой передачи)
2 Слот SD Card
3 RJ45 (для синхронизации времени и обновления прошивки)
4 Выход для наушников
5 Питание 12V / 5A DC
6 Балансный аналоговый аудиовыход TRS
7 Балансный аналоговый аудиовход TRS
8 2×HDMI Out (PGM)
9 3×SDI Out PGM (SDI Out 3 может быть использован как AUX)
10 4×SDI In
11 2×HDMI / DVI-I In
12 2×USB разъем (медиаплеер)
13 1×HDMI Out (Multiviewer)
14 1×GPIO для Tally
Технические характеристики
| Основные | |
| ЖК дисплей |
Диагональ15,6-дюймов Разрешение 1920х1080 |
| Видеовходы HDMI |
2 × HDMI; RGB 444; YUV 444; YUV 422 Форматы: 4K 60/50/30, 2K 60/50/30 1080p 60/59.94/50/30/29.97/25/24/23.98/23.976 1080i 50/59.94/60 720p 60/59.94/50/30/29.97/25/24/23.98 576i 50, 576p 50, 480i 60, 480p 60 |
| Видеовходы SDI |
4 × 3G/HD/SD-SDI, автоопределение; YUV 4:2:2 SMPTE 259M/ SMPTE 292M/ SMPTE 424M Форматы: 1080p 60/59.94/50/30/29.97/25/24/23.98 1080psF 30/29.97/25/24/23.98 1080i 60/59.94/50 720p 60/59.94/50/30/29.97/25/24/23.98 625i 50 PAL, 525i 59.94 NTSC |
| Видеовыходы DVI |
2 × DVI Форматы: 1920×1080 60Hz/ 1680×1050 60Hz/ 1600×1200 60Hz/ 1600×900 60Hz/ 1440×900 60Hz/ 1366×768 60Hz/ 1360×768 60Hz/ 1 280×1024 60Hz/ 1280×960 60Hz/ 1280×800 60Hz/ 1280×768 60Hz/ 1280×720 60Hz/ 1152×864 60Hz/ 1024×768 60Hz/ 640×480 60Hz |
| Bit Rate (Видеовходы) | 270Mbps~3Gbps |
| Видеовыходы PGM | 3×3G/HD/SD-SDI; 2×HDMI 1080p 60/50/30/25/24; 1080i 50/60; амплитуда 800mV±10% |
| Видеовыходы Multiview | 1×HDMI; 1080p 60; амплитуда 800mV±10% |
| DC Offset (Видеовыходы) | 0V±0.5V |
| Импеданс | SDI: 75Ω; HDMI: 100Ω |
| Выход USB |
1×USB3.0 Type-C (USB3.1 Gen1, до 200MB/s) Форматы: 1920×1200, 1920×1080, 1680×1050, 1440×900, 1368×768,1280×1024, 1280×960, 1280×800, 1280×720, 1024×768, 1024×576, 960×540, 856×480, 800×600, 768×576, 720×576, 720×480, 640×480, 640×360 Частота до 60fp Поддержка: Windows 7/8/10, Linux (Kernel ver. 2.6.38 и выше), Mac OS (10.8 и выше) Совместимость с: OBS studio, Skype, ZOOM, Teams, Google Meet, Youtube Live, QuikcTime Player, Face time, Wirecast, CAMTASIA, Ecamm.live, Twitch.tv и др. |
| Аудиовходы | 1×TRS(L/R), 50Ω |
| Аудиовыходы | 1×TRS(L/R), 50Ω; наушники 1×3.5mm, 100Ω |
| Прочие | |
| Разъемы | GPIO – Tally; LAN - RJ45; слот SD card |
| Питание | 12 В; потребляемая мощность не более 33 Вт (12 В, 2.75 А) |
| Габариты | 375×271.5×43.7 мм |
| Масса | 3.8 кг |
| Температура окружающей среды |
Эксплуатация: -20 ℃ ~ 60 ℃, Хранение: -30 ℃ ~ 70 ℃, |
| Относительная влажность |
Эксплуатация: 20 % ~ 70 %, Хранение: 0 % ~ 90 %, |
| Аксессуары | Блок питания (12В 5А) × 1; кабель USB С × 1 |
